グラフ編集 [Excel2003版] (e3d)

Excel2003などで作成したグラフを編集、加工する方法を説明します

このグラフ編集 (e3d) はグラフ作成 (e3c) の続きです

(1) グラフを編集する準備をします

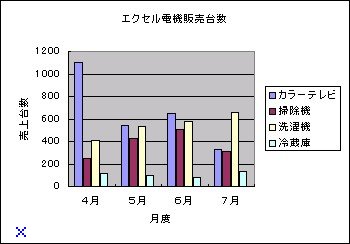

(e3c) グラフの作成で作成したグラフを例にして編集の方法を説明します

まず グラフエリア (グラフ内の×のところ)をクリックして選択します

(2) 系列を変更します

グラフツールバーの[系列を列方向に定義]をクリックします
もしグラフツールバーが表示されていない場合、
[表示(V)]メニュー→[ツールバー(T)]→[グラフ]で表示できます

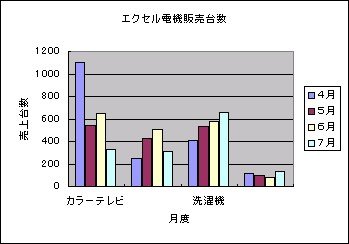

下の図のように、横軸が月度から製品名に変わりました
(系列というのは横軸として行[月度]を使うのか列[製品名]を使うのかってことです)
　
でも項目軸が斜めに表示され少し見にくい
これは『カラーテレビ』という製品名が長いのでエクセルが良かれと判断して、斜めに配置したのです
もし『テレビ』に変えることができたらそれだけで斜め配置ではなくなります
(横軸は 項目軸 とも呼ばれ、縦軸は 数値軸 とも呼ばれます)

(3) 項目軸の文字の大きさを小さくします

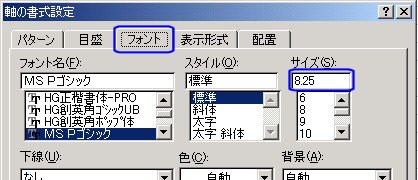

項目軸のカラーテレビのところ（上の図の○印のところ）をダブルクリックすると下の[軸の書式設定]が表示されます。ここで、[フォント]タグをクリックして、サイズを『7』などに小さくします
うまく行けば、横軸が４項目表示されます。が
上の図のように項目軸の『掃除機』と『冷蔵庫』が表示されないような場合は
下の (4) の手順で進めてください

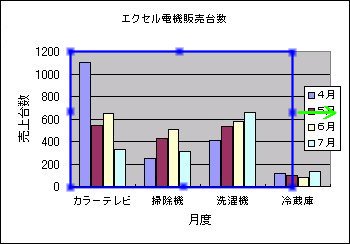

(4) グラフエリアの幅をひろげます

画面の灰色のところがグラフエリアです。グラフエリアの輪郭をクリックして、ハンドルが表示されたらハンドルを右側にドラッグします
項目軸に４つ表示されましたが、凡例が少しじゃまです
これが凡例
(凡例は はんれい と読みます)

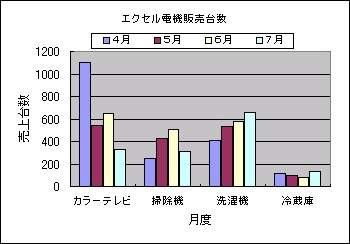

(5) 凡例をグラフの上側に移動します

凡例の輪郭をつかんでドラッグして、グラフの上側に移動し
右側のハンドルをつかんで右に移動させ、幅を大きくし
下側のハンドルをつかんで上に移動させ、高さを小さくします
だいぶよくなりましたが、凡例の輪郭が気になります

(6) 凡例の輪郭を表示しないようにします

凡例の輪郭をダブルクリックし、 [凡例の書式設定]で[パターン]タグの、[輪郭]を『なし』にします

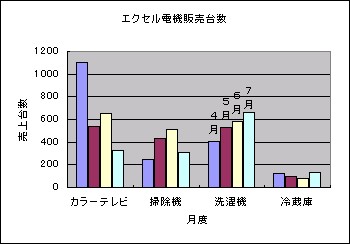

(7) データラベルを追加します

洗濯機の4月の棒をクリック
もう一度棒をクリック
右ボタンで[データ系列の書式設定]を選択し
[データラベル]タグをクリック
ラベルの内容を[系列名]黒丸マークにします
できたラベルをダブルクリック
[配置]タグの[配置の方向]を[縦]にします
(棒グラフを１回クリックしてから、もう１回クリックすると、ひとつの系列のひとつの要素だけ選択できます)

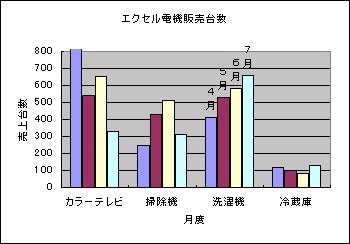

(8) 数値軸の最大値を800に変更します [sec8]

数値軸の1200のところをダブルクリックして、 [目盛]タグをクリックして、最大値を『800』に変更します
全体的にグラフが上に移動して、全体が少し見やすくなります

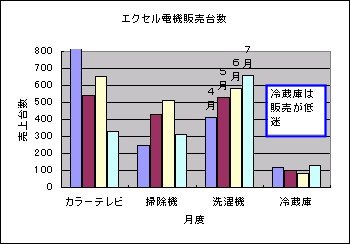

(9) グラフの中に説明文を追加します

図形描画ツールバーから[テキストボックス]を選択して、グラフのなかで文字にしたい範囲をドラッグします
できたテキストボックスの中に説明文『冷蔵庫は販売が低迷』などと入力します
グラフの中のイメージはプリンターによってかなり変わります (ずれます）、
画面だけでなく、印刷して確認しましょう
