VBAでグラフ作成 (e2g)

VBAではない普通の グラフ作成入門 はこちら → (e3c) グラフ作成

グラフをたくさん作る用途に便利な、VBAでグラフを作成する方法を説明します

(1) 表を準備します

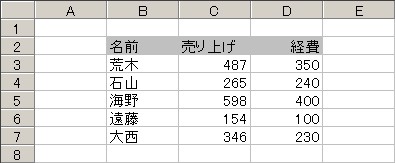

セルB2からD7まで下図のようなデータを作成します
B2からD7のデータを2つのグラフにします

(2) VBEの世界へ

ワークシート側から[Alt]キーを押したまま、[F11]キーを押します
この方法が使えない場合は
- Excel2007： [開発]タブ → [コード]グループ → [Visual Basic]
- Excel2003： [ツール(T)]メニュー→[マクロ(M)]→[Visual Basic Editor(V)]
VBEの世界に入ったら、左側にプロジェクト・エクスプロラーがあることを確認します。
なければ、[表示(V)]メニュー → [プロジェクト・エクスプロラー] で表示させます
[挿入(I)]メニュー → [標準モジュール(M)] を選択します
これで画面の右側に白いシートが表示されます
下のコードをコピーして、右側の白いシートに貼り付けます

(3) コード

   Sub  RunGraph()
      UGraph  "b2:c7", 0, 120, 250, 150
      UGraph  "b2:b7,d2:d7", 250, 120, 250, 150
   End Sub

   Sub  UGraph(rng, L, T, W, H)
      With  ActiveSheet.ChartObjects.Add(L, T, W, H)
         .Chart.ChartType = xlColumnClustered
         .Chart.SetSourceData  Source:=ActiveSheet.Range(rng),  _
            PlotBy:=xlColumns
         .Chart.Location  Where:=xlLocationAsObject,  Name:="Sheet1"
      End With
   End Sub

注意)SetSourceData■Source:=　の ■は半角スペースです
注意)ActiveSheet.Range(rng),■_の ■_は半角スペースとアンダースコアで
行の継続の意味 があります

(4) VBAを実行します

ワークシートの画面から [Alt] ＋ [F8] キーを押します
この方法が使えない場合は
- Excel2007： [開発]タブ → [コード]グループ → [マクロ]
- Excel2003： [ツール(T)]メニュー → [マクロ(M)] → [マクロ(M)]
VBAを選択する画面に変わります
ここで RunGraph を選択して実行します

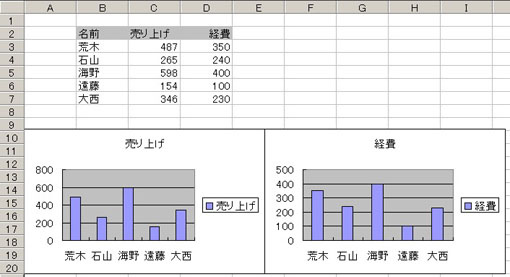

うまく実行できれば下図のようにグラフが２つできます
グラフは上の表データとリンクしています、表の値を変更すると、グラフも変化します
したがって、数値が変わってもグラフ作成VBAを何度も実行する必要はありません

(5) VBA実行前後

何度も実行するとグラフがいくつも同じ場所に重なって作成されます
作ったグラフを消すには、グラフの輪郭の少し内側をクリックしてから[Delete]キーを押します
何か問題があって途中で止まってしまったら、VBE側で実行メニュー：[リセット]を選択します

(6) VBAの解説

Sub RunGraph() から４行目の End Sub までがメインのプロシジャでこれをワークシート側から呼び出して実行します
この中で UGraph というサブプロシジャを２回呼び出しています
UGraph "b2:c7",0,120,250,150 でデータのアドレスとグラフを描くべき位置をサブプロシジャのUGraphに渡します
実際にグラフを作成する処理は Sub UGraph(rng ...) から最後の End Sub の間にあります
その中の ActiveSheet.ChartObjects.Add(L,T,W,H) が肝心のグラフを作成する命令です

(7) 拡張

ChartObjects.Add(L,T,W,H)
- L はグラフオブジェクトのleft左上の座標
- T はTop上からの座標
- W はWidthで幅
- H はHeight高さの意味です
- グラフを描いている部分(PlotArea)の位置や幅を決めることもできます(下例)
  - .Chart.PlotArea.Left = 0
  - .Chart.PlotArea.Top = 0

(8) 注意

[2軸縦棒]などの複雑なグラフはグラフを描く命令が異なります
Charts.Add ActiveChart.ApplyCustomType ChartType:=xlBuiltIn, TypeName:="2 軸上の折れ線と縦棒"
のようなコードになり、残念ながら ChartObjects.Add(L,T,W,H)のようなLeft,Top,Width,Height指定は使えません
